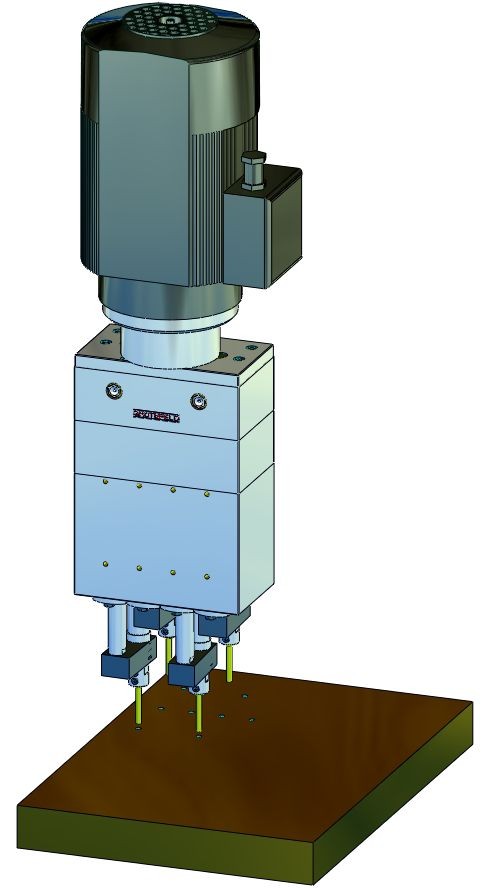

DBE01 系列鉆孔主軸單元專為在 CNC 機床中使用而開發，并已在多年的實際使用中得到證明。齒輪是輪驅動的，所有主軸都在右側運行。這意味著這些單元也適用于加工金屬材料。單獨的鉆孔主軸可自由選擇，長度為 50 毫米，可根據要求提供更長行程的單元。實際鉆孔進給必須由客戶的機器進給執行。根據客戶的要求，鉆削主軸單元可設計成多種形狀，最小主軸間距為25mm。

在開發過程中，我們小心翼翼地確保創建了一個模塊化系統，這使得不同外殼與可用主軸類型的靈活組合成為可能。此外，結構原理確保了無故障且廉價的維護和維修。

電磁閥

DBE01 系列的單排可控鉆孔主軸單元可以補充電磁閥。電磁閥安裝在相應氣缸背面的板上。這些板通過空氣管道相互連接。這樣做的優點是主供氣只需供應一次。

螺紋表面和安裝孔

對于單排齒輪箱，主軸側和外殼的前側可用作螺紋表面。下訂單時，您必須指定您是否需要螺紋安裝孔以及在哪一側需要螺紋安裝孔。

對于具有不同鉆孔模式的齒輪箱，可提供附加頁用于插入螺紋緊固孔。可在外殼的所有未設置進氣孔的側面上打所需的孔。在配置可控鉆孔主軸單元時，會以報價和批準圖的形式提出適當?shù)慕ㄗh。

主軸排列和外殼形狀

根據客戶要求，DBE01 型可控鉆孔主軸單元的外殼可以設計成多種形狀。標準形狀為單排鉆孔主軸單元（R形）。

使用可控鉆孔主軸單元，可以實現大量客戶特定的鉆孔模式和主軸組合。僅外殼的尺寸在其外部尺寸方面根據規范而改變。在任何情況下，外殼的高度尺寸和內部結構均符合 GROTEFELD 標準。

如果您想要超過 50 毫米的筆劃，則高度尺寸會發生變化。請向我們?cè)儐栍嘘P(guān)單位。

駕駛

驅動器由一臺或多臺三相扁平電機組成，每個電機的最大功率為 2.2 kW。驅動力通過齒輪傳動裝置由離合器傳遞到主軸。所需的驅動功率由我們作為可控鉆孔主軸單元配置的一部分確定并建議給您。驅動電機的位置由我們根據技術條件確定，除非您有特殊要求。

主軸類型

立式主軸、臥式主軸、開槽鋸和立式鉆孔齒輪（最小中心距16mm）可用作主軸。考慮到空間條件，所有主軸類型都可以根據需要進行組合。
